製品内容

概要

NEC／TOKIN社製のマニュアル式磁気カードリーダ「MCS-1803(NPB)Series」が製造中止となり、こちらの製品を使用している機器へ代替品として供給できるように製作したものです。

特徴

NEC／TOKIN社製のマニュアル式磁気カードリーダ「MCS-1803-3(NPB)」と互換性があります。インターフェース・外形・取付寸法が同じですので、こちらの製品を使用している機器への置き換えが可能になっています。

インターフェース

コネクタタイプ （メーカー名）	Pin No.
	1	2	3	4	5
S5B-PH-K-S （日本圧着端子製造）	GND	Vcc	CLS	RCP	RDD

• CLS : Card Loading Signal
• RCP : Reading Clock Pulse
• RDD : Reading Decode Data

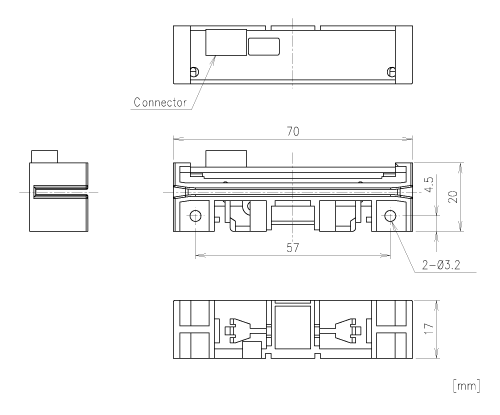

形状・寸法
